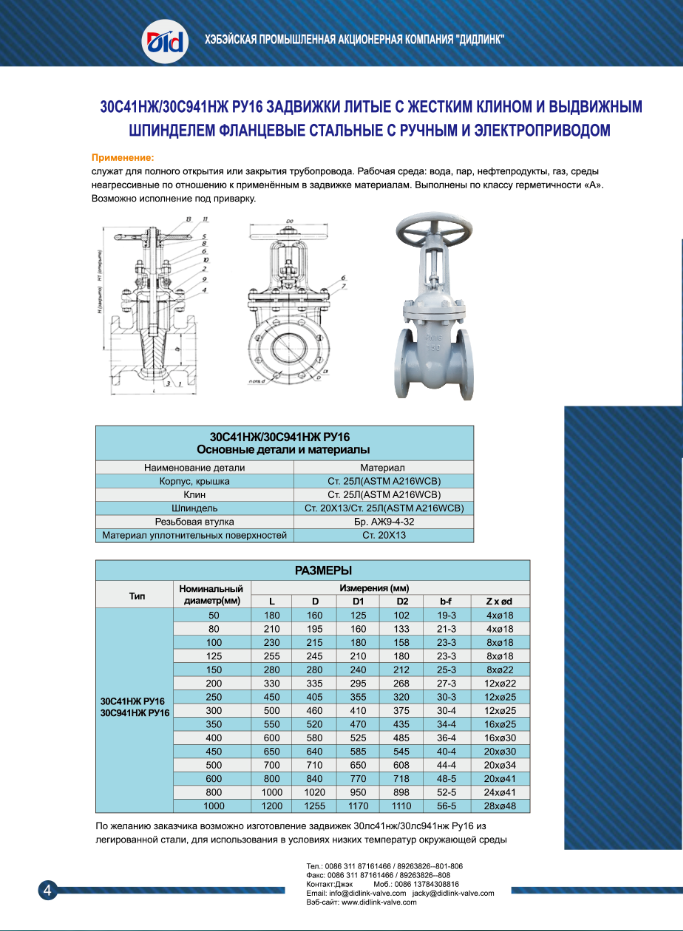

Задвижка клиновая 30с41нж рассчитана на работу при давлении до 16 кгс/см2 (1,6 МПа).  Задвижка 30с41нж относится к классу клиновых. Выпускается в фланцевом исполнении имеет выдвижной шпиндель.

Изготавливаются с затвором в виде жёсткого или двухдискового клина (исполнение с двухдисковым клином значительно снижает вероятность заклинивания затвора при колебаниях температуры рабочей среды).

В качестве материала для изготовления корпуса задвижки 30с41нж используется углеродистая, коррозионностойкая и прочие специальные стали таких марок как 20Л, 25ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 12Х18Н10Т, 09Г2С.

Необходимое исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры. Уплотнительные поверхности клина выполнены из коррозионностойкой стали в виде наплавки на кольца.

Управление осуществляется с помощью ручного маховика

Применяется задвижки 30с41нж в качестве запорной арматуры на трубопроводах, для транспортировки воды, пара, невзрывоопасных, нетоксичных сред (при температуре до 300°С), нефтехимических продуктов, масла, токсичных, взрывоопасных сред ( температура до 425°С), газа, различных газообразных сред (температура до 450°С).

Запрещается использование задвижки 30с41нж в качестве дросселирующего устройства.

Задвижка 30с41нж имеет климатическое исполнение: «У» (температура окружающей среды – от минус 40 до плюс 40°С), «ХЛ» (температура окружающей среды – от минус 60 до плюс 40°С), «Т» (температура окружающей среды – от минус 10 до плюс 50°С).

Класс герметичности – «B», «C», «D» по ГОСТ 9544-93. По требованию заказчика задвижки могут быть выполнены по классу герметичности «А» (без видимых протечек).

Направление подачи среды – любое.

Монтажное положение задвижки 30с41нж – любое при котором маховик или привод не опускается ниже продольной оси задвижки.

Задвижки 30с41нж выпускаются как полно проходные (т.е. площадь проходного сечения затвора равна площади входного патрубка), так и не полно проходные.

Все уплотнения в задвижке 30с41нж выполнены с учетом существующих технических норм.

Задвижки 30с41нж могут изготавливаться для наземной или колодезной установки. При колодезной установке задвижек возможна их комплектация удлинительными колонками для вынесения приводного устройства на высоту, указанную заказчиком.

Присоединительные фланцы задвижек 30с41нж выполнены по ГОСТ 12815-80. Возможна комплектация задвижек ответными фланцами по гост 12820-80 или гост 12821-80 любых исполнений.

Задвижки 30с41нж выпускаются в соответствии с техническими условиями и комплектуются всей необходимой сопроводительной документацией, такой как паспорт на изделие, сертификат качества, разрешение на применение.
